一、产品介绍

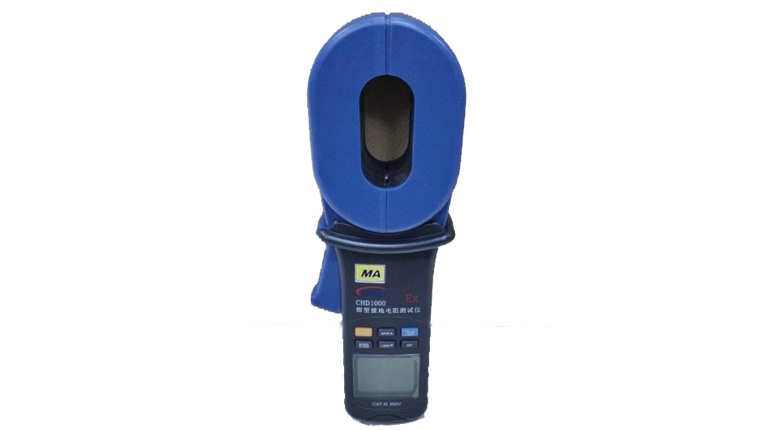

    CHD1000钳型接地电阻测试仪是传统接地电阻测量技术的重大突破。经过防爆技术的设计，钳型接地电阻测试仪可以在煤矿井下对电气设备的接地电阻进行测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速，使用简便。本产品能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，本产品的接地体电阻和接地引线电阻的综合值。

二、工作原理

钳形接地电阻测试仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

三、主要参数（★为关键性参数）

序号 测量名称及测量范围 测量范围 分辨率Ω/mA 误差（测量值的）

1 电阻 0.01Ω～49.99Ω 不大于0.1Ω ±1.5%

50Ω～99.5Ω 0.5Ω ±2%

100Ω～199Ω 1Ω ±3%

200Ω～399Ω 5Ω ±10%

400Ω～599Ω 10Ω ±15%

600Ω～1000Ω 20Ω ±20%

2 电流 0.01A～2.99A 0.1mA ±2.5%

3.00A～30.0A 100mA ±3.0%

本安参数：

供电电源：采用四节AA五号干电池串联。

U0：DC6.7V ； I0：4.0A ；额定电压：DC6V 工作电流：≤ 60mA

主要功能：

● 接地电阻测量；

● 4位LCD数字显示；

● 自动关机功能；

● 开机自校准；

● 数据保持、储存、调用功能；

● 背光功能。
